Laminar flow Systeme
Die Laminar Flow Systeme arbeiten nach dem Prinzip der turbulenzarmen Verdrängungsströmung. Bei diesem Prinzip wird ein präzise gerichteter Reinstluftstrom horizontal oder vertikal durch den Arbeitsbereich der Werkbänke geführt. Reine Werkbänke von Goller Reinraumtechnik sind standardmäßig auf die Reinheitsklasse 5 gem. EN ISO 14644-1 (entsprechend Klasse 100 gem. US Federal Standard 209D) ausgelegt. Optional können die Werkbänke für andere Reinraumklassen ausgelegt werden. Die Gehäuse der Werkbänke werden je nach Kundenwunsch bzw. Branche aus Edelstahl, Stahl beschichtet, Kunststoff (PP) oder aus melaminharzbeschichteter Trägerplatte hergestellt.
Typenauswahl: Horizontal- und Vertkalstrombänke, Reinraumkabinen, Reinraum-Zelte, Wiegekabinen, Filter-Fan Unit (FFU), Sonderanlagen, Ex-Kabinen nach Atex sowie Mikrobiologische Sicherheitswerkbänke für Produkt- und Personenschutz.
Horizontalstrom Arbeitsbänke Typ: H
Die Umgebungsluft wird über einen Vorfilter der Klasse G4 angesaugt und strömt über einen vertikal stehenden Hochleistungs-Schwebstoff-Filter der Klasse H14 als laminarer Luftstrom horizontal in den Arbeitsbereich. Standardmäßig für Reinstluft der Reinheitsklasse 5 gem.
EN ISO 14644-1 nach dem Prinzip der Turbulenzarmen Verdrängungsströmung. Für die im reinen Arbeitsbereich befindlichen Geräte oder Produkte wird durch die kontinuierliche Umströmung mit Reinstluft der Objektschutz gewährleistet.
Mögliche Einsatzgebiete: Analysen nicht toxischer Stoffe, Montage feinmechanischer Bauteile (z.B. Laser), Umfüllen steriler Produkte (Krankenhäuser) uvm.
Vertikalstrom Module Typ: VM
Bei diesen Gerätebaureihen wird die Umgebungsluft ebenfalls über einen Vorfilter der Klasse G4 angesaugt und strömt über einen Hochleistungs-Schwebstofffilter vertikal in den Arbeitsbereich. Standardmäßig ausgelegt für Reinstluft der Reinheitsklasse 5 gem. EN ISO 14644-1 nach dem Prinzip der Turbulenzarmen Verdrängungsströmung. Diese Reinluftströmung wird durch eine allseitige Einhausung (Frontscheibe mit Klappscheibe, bzw. seitliche Verkleidungen) laminar durch den Arbeitsbereich geführt. Über die Arbeitsfläche tritt der Luftstrom vorne und hinten aus dem reinen Arbeitsbereich aus. Im Unterschied zu den Horizontalstromgeräten ist der Projektschutz auch bei mehreren über der Arbeitsfläche verteilten Objekten realisierbar.
Die Entscheidung zwischen horizontaler und vertikaler Strömung sollte aufgrund der Anzahl und Geometrie der im Arbeitsbereich befindlichen Objekte getroffen werden.
Vertikalstrommodule, Reine Arbeitsplätze für Produktschutz, Filter Fan Units (FFU), Inspektionsarbeitsplätze, ESD Arbeitsplätze
Vertikalstrom Module Typ: VT
Bei diesen Gerätebaureihen wird die Umgebungsluft ebenfalls über einen Vorfilter der Klasse G4 angesaugt und strömt über einen Hochleistungs-Schwebstofffilter vertikal in den Arbeitsbereich. Standardmäßig ausgelegt für Reinstluft der Reinheitsklasse 5 gem. EN ISO 14644-1 nach dem Prinzip der Turbulenzarmen Verdrängungsströmung. Diese Reinluftströmung wird durch eine allseitige Einhausung (Frontscheibe mit Klappscheibe, bzw. seitliche Verkleidungen) laminar durch den Arbeitsbereich geführt. Über die Arbeitsfläche tritt der Luftstrom vorne und hinten aus dem reinen Arbeitsbereich aus. Im Unterschied zu den Horizontalstromgeräten ist der Projektschutz auch bei mehreren über der Arbeitsfläche verteilten Objekten realisierbar.
Die Entscheidung zwischen horizontaler und vertikaler Strömung sollte aufgrund der Anzahl und Geometrie der im Arbeitsbereich befindlichen Objekte getroffen werden.
Umluft-Arbeitsbänke Typ: RF
Das LF-Gerät der Baureihe RF dient dem Objekt- sowie dem Personenschutz.
Funktionsweise: Die Geräte der Baureihe RF arbeiten nach dem Umluftprinzip. Ungefähr 70% der Reinluft werden wieder dem Arbeitsbereich zugeführt. Der verbleibende Anteil wird nach der Filterung im Hochleistungsschwebstoff-Abluftfilter an den Aufstellraum abgegeben. Dieses entspricht der Menge, die durch die Frontscheibe in das Gerät einströmt. Hierdurch wird ein Barrieresystem zwischen Arbeitsraum und Umgebung gebildet, welches Produkt- und Personenschutz sicherstellt.

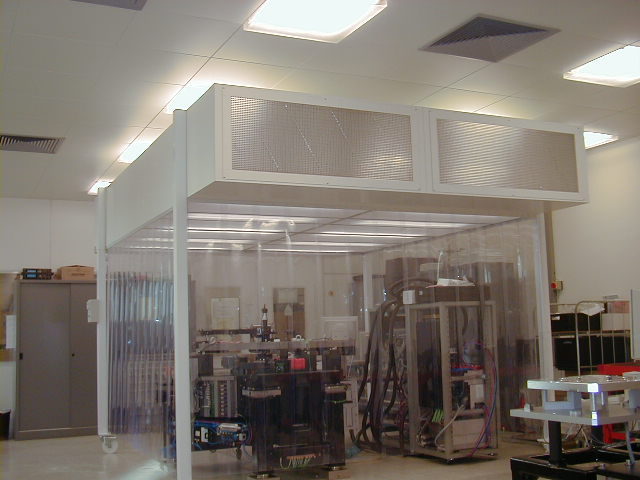

Vertikalstrom Kabinen Typ: MK
Die Funktionsweise der Vertikalstromkabine Typ MK entspricht den Typen VM/VT. Vertikalstrom-Kabinen des Typs MK sind beliebig einsetzbare und kombinierbare Module für den Aufbau lokaler Reinraumzonen. Einzelne Arbeitsplätze, Fertigungsmaschinen oder Verpackungs- und Abfüllanlagen können durch individuelle Montage einzelner Module mit reinen Arbeitsbereichen ausgestattet werde. Die Anreihung mehrerer Module erlaubt die Bildung großflächiger Reinraumzonen im Baukastensystem. Durch mobile Aufständerung sind die Vertikalstrom-Module auch als ortsveränderbare Reinraumzonen einsetzbar. Die seitliche Führung der Reinluftströmung und die Abgrenzung des reinen Arbeitsbereichs erfolgt durch PVC-Streifenvorhänge oder Seitenscheiben. Alternativ können selbstverständlich auch Reinraumwände in verschiedenen Ausführungen eingesetzt werden. Auf Kundenwunsch können die Module auch zum Aufbau von horizontal durchströmten Reinraumzonen eingesetzt werden.
Vertikalstromkabinen über Abfüllmaschinen oder z.B. über Laser-Tischen, für Pharma, Medizin, Lebensmittel- oder Halbleiterindustrie

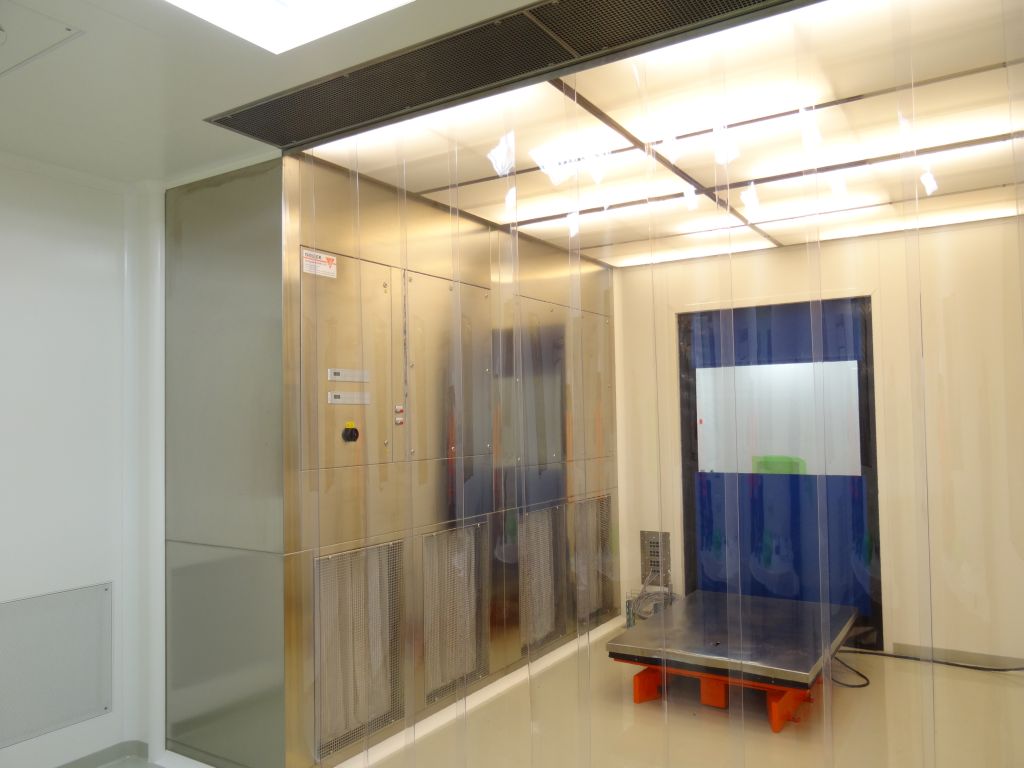

Wiegekabinen / Musterzug / Kabinen für Produkt- und Personenschutz
Musterzugskabinen, auch Sicherheitswägekabinen genannt, dienen dem Personen-, Umgebungs- und Produktschutz. Diese werden z.B. eingesetzt zur Probeentnahme von toxischem Pulver oder sonstigen gefährlichen Stoffen.
Funktionsweise: Luftansaugung im Umluftbetrieb vom unteren Ansauggitter durch die Vorfilter, anschließend durch die HEPA-Filter (H14) Zuluftfiltrierung in den Schutzbereich. Im Plenum (Druckraum) befinden sich Abluftfilter (H14), welche eine bestimmte Luftmenge an den Raum stirnseitig oder über eine Fortluftanlage abgeben. Dieselbe Luftmenge wird unterhalb der Streifenvorhänge oder Wandverkleidung angesaugt. Dadurch wird ein Unterdruck im Schutzbereich erzielt.
Die Kabinen sind mit modernsten automatisch nachregelnden Ventilatoren ausgerüstet. Lieferbar auch in Atex Ausführung.
Mikrobiologische Sicherheitswerkbänke
Thermo Scientific Safe 2020 Sicherheitswerkbänke der Klasse II bieten ein Maximum an Sicherheit, Komfort und Benutzerfreundlichkeit. Sie können für Anwendungen in den Sicherheitsstufen 1 bis 3 eingesetzt werden: In biologischem Forschungseinrichtungen, in der pharmazeutischen Industrie, in Apotheken – überall dort, wo Sicherheit von höchster Bedeutung ist. In Kombination mit dem Standby- Modus (Reduzierung der Gebläsedrehzahl bei geschlossenem Frontfenster) verbraucht die Safe 2020 signifikant weniger Strom als vergleichbare Geräte anderer Hersteller.
